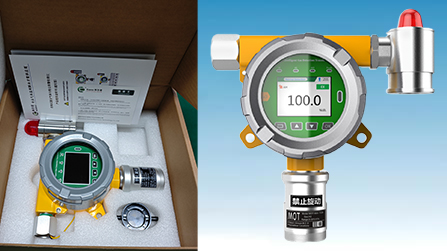

工业燃气输送管道、厂区工艺管线存在大范围泄漏风险，管道线路跨度大、途经防爆区域、温湿度波动大，一旦甲烷、丙烷等可燃介质渗漏，极易引发起火、爆炸安全事故。管道内部气流不稳、腐蚀高温、防爆施工受限等多重问题，会大幅降低可燃气体监测设备稳定性，很多企业安装后出现数值漂移、报警失灵、防爆不合规等整改问题。本文结合科尔诺MOT500系列固定式可燃气体检测仪管道专用落地方案，拆解管道安装三大难点、标准化施工步骤、调试验收规范，给燃气运维、工艺EHS人员完整可落地施工参考。

一、工业管道监测三大核心安装难点及对应解决措施

燃气管线工况特殊，常规墙面安装方案无法适配管道密闭监测需求，主要存在三类施工痛点，搭配针对性改造方案可彻底规避设备故障：

1. 管道气流扰动干扰检测精度

管道弯头、三通、阀门位置气体涡流、流速突变，会造成传感器读数忽高忽低，检测数据失真。施工选型要求探头布设在紊流段下游、直管平稳区域；管道内部流速波动大的工况，配套加装稳流分流装置，平稳气流后再进入传感腔体，保障数值持续稳定。

2. 管线周边多为防爆危险分区，施工管控严格

可燃气体管道属于爆炸危险区域，普通接线配件、不规范布线极易产生电火花，埋下燃爆隐患。全程统一选用防爆接线盒、防爆穿线管、防爆格兰头等配套辅材；线缆接口多层密封处理，杜绝可燃气体渗入电气腔体，全程遵循防爆施工规范作业。

3. 高温、水汽、腐蚀性介质加速设备老化

部分工艺燃气管道伴生高温烟气、冷凝水汽、微量腐蚀介质，长期侵蚀传感器与机身。高温管线配套专用隔热防护罩隔绝管壁高温；高湿易冷凝工况在采样管路加装干燥过滤管；存在酸碱腐蚀气体工况选用防腐壳体机型，延长设备使用寿命，减少频繁校准维护频次。

二、科尔诺MOT500管道式标准化安装全流程

整套施工分为前期规划、现场开孔固定、电气布线、系统联调四大阶段，每一步操作均匹配管道密闭监测工况，全程兼顾防爆合规与检测精度。

 阶段一：安装前期工况规划（施工前置关键步骤）

1. 明确被测介质：确认管道内可燃气体类型（甲烷、丙烷等），匹配对应催化燃烧传感器，提前完成标定参数确认，避免气体型号选错导致报警阈值偏差；

2. 点位精准规划：优先选取法兰、焊缝、阀门等原生易泄漏点位，同时结合气体密度区分安装方位：密度小于空气的可燃介质，探头装于管道上部；密度大于空气介质，安装在管道下部；避开弯头、三通等扰流结构；

3. 整套系统架构确认：统计管道监测点位设备数量，确定信号输出类型（4-20mA模拟量/RS485数字信号），明确后端对接设备（DCS中控、PLC控制柜、专用气体报警主机），提前规划防爆线缆敷设路径，减少后期改线。

​阶段二：现场开孔与设备固定施工

1. 管道开孔配套管件加工：在选定平稳直管段开孔，焊接或螺纹安装M40×1.5标准专用安装短接，同步配套检修球阀，后期设备拆卸、标定时无需整条管道停气隔离，大幅降低检修停产成本；

2. 检测仪密封固定：将MOT500传感头部旋入管道专用短接螺纹，多层密封垫片压紧紧固，杜绝管道内燃气沿螺纹缝隙渗漏至设备外部；

3. 防爆电气布线：设备统一采用24VD标准供电，线缆全程使用防爆穿线管防护，防爆格兰头密封线缆进出口，危险区域禁止线缆裸露，所有接线操作断电作业。

阶段三：系统通电与功能验收调试

1. 空载通电自检：管线完成安全隔离、气密测试后再通电，中控端确认设备在线、基础读数归零，无基线漂移故障；

2. 标气功能校验：采用标准浓度可燃标气、密封气袋在采样口释放，现场核对设备响应速度、两级报警阈值、信号上传同步性，确保超标后中控同步接收报警信号；

3. 管线气密复检：调试完成后复查螺纹、球阀、管路密封处，确认无燃气渗漏痕迹，完工留存调试记录用于安监核查。

三、管道安装硬性安全红线（严禁违规操作）

1. 所有开孔、焊接、电气施工前，必须完成管道介质隔离、置换、测爆作业，带压、带气工况严禁开孔施工；

2. 防爆区域不可使用非防爆辅材，线缆接口密封缺失直接判定施工不合规，安监专项检查会责令整改；

3 完工标气测试不可省略，仅通电无标定无法判定设备检测精度，台账缺失存在合规风险。

四、落地配套技术支持说明

不同管径、介质、温湿度的燃气工艺管道，适配的稳流装置、隔热配件、防腐机型存在差异。施工前可对接科尔诺官方技术支持、授权服务商，提供管道图纸、介质参数、现场防爆分区图纸，出具专属管道安装布点与配件配套方案，从施工源头规避精度漂移、防爆不合规、设备早衰等问题，保障燃气管道24小时连续稳定监测。
